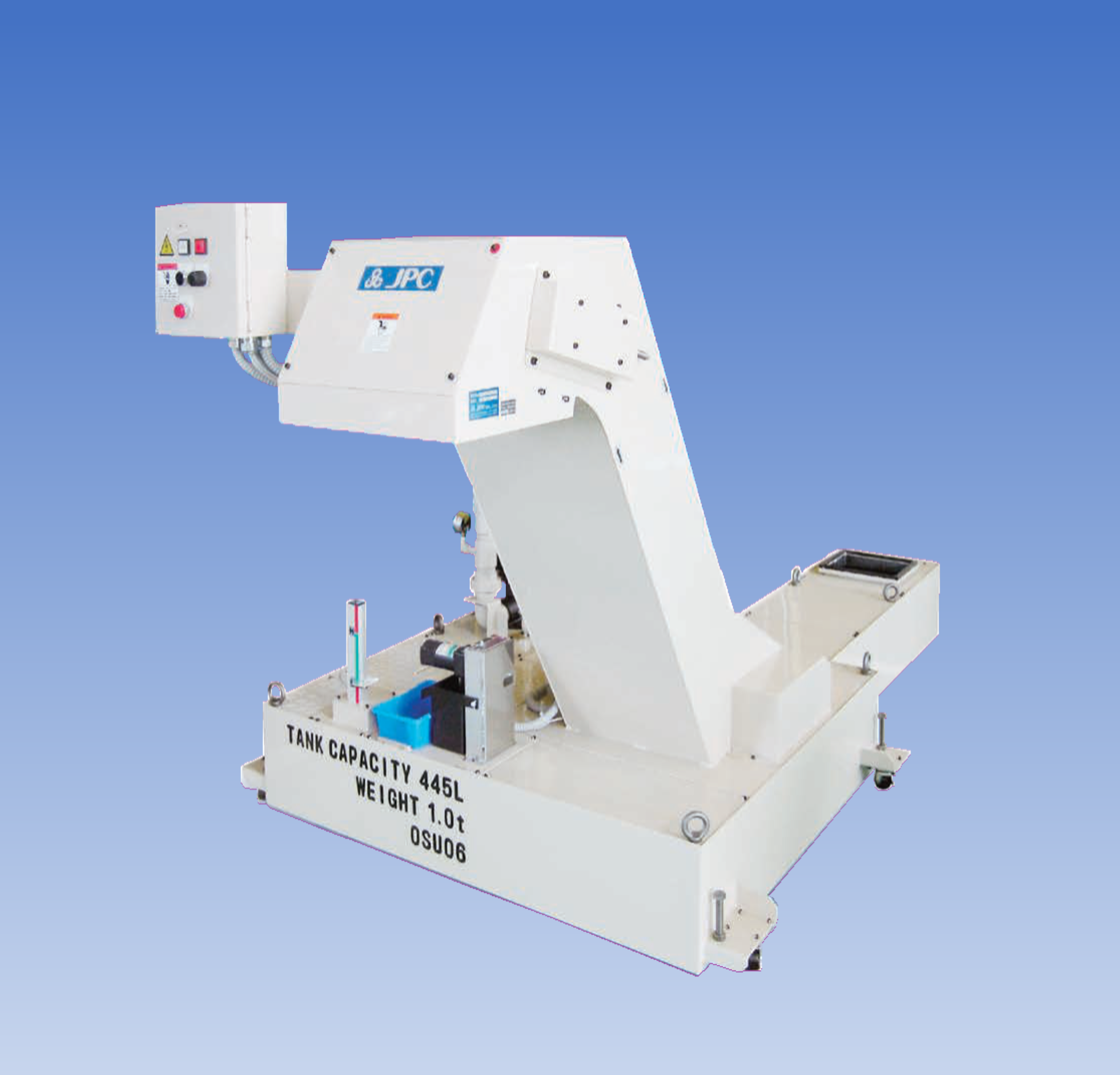

SFA/SFAM(ドラムフィルタ)

クリックで画像が大きく表示できます
SFAカタログ
  • 切粉搬送・処理を行ないながらクーラント液の連続ろ過が可能なので省エネ・省スペース
  • 磁性体の切粉（鋳鉄等）にはマグネットプレートの組込み可能
  • ろ過精度・切粉形状からフィルターエレメントを選択
  • 小容量から大容量まで、自由な設計が可能
機種SFA型ドラムフィルター
処理切屑アルミ、鉄系、非鉄金属、その他
濾過精度50～70µm×90％～
処理能力max　27,000L/min
処理液水溶性クーラント（油性※1）
切粉形状粒状、チップ状、小カール状
（長さ100mm以下）※2
  • 詳細仕様については打合せにより変更可能です。
  • ろ過精度はろ過条件により、変化する場合があります。

※1）処理液が油性の場合はお問合せください。

※2）スクレーパーコンベアーで搬送可能切粉。

オプション

  • フィルターエレメント
  • ナイロン
  • ステンレス
  • 省エネ中厚INV
  • サイドドラム
  • マグネット

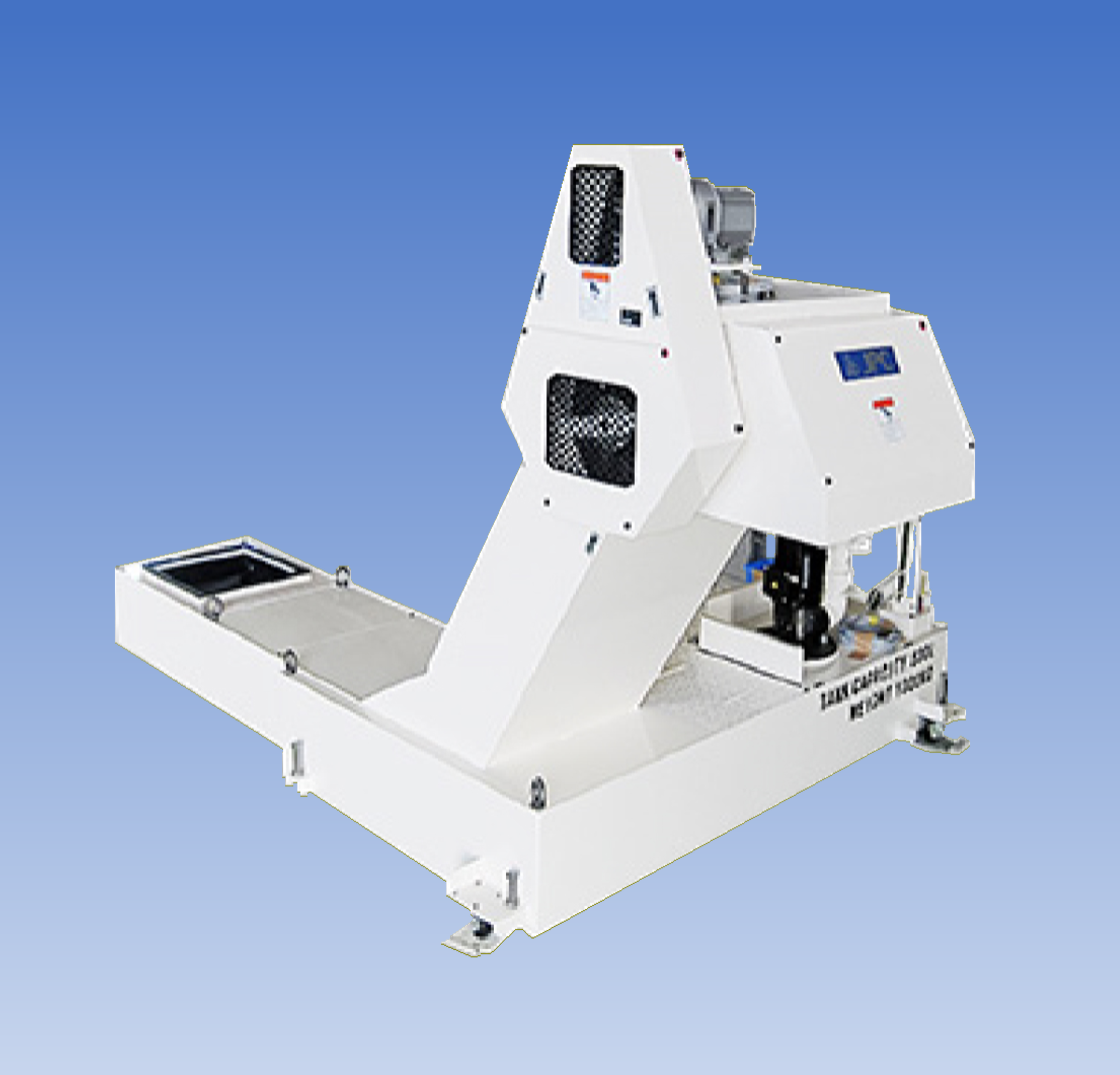

JMM(マグネットコンベア)

クリックで画像が大きく表示できます
  • コンベアの底のマグネットに切粉を吸着させて搬送・濾過
  • 磁性体専用
  • フィルター部がマグネットの為、フィルターのメンテナンスが不要
  • 小容量から大容量まで、自由な設計が可能
機種JMM型フィルター
処理切屑鉄系
濾過精度100µm×90％～
処理能力max　8,000L/min
処理液水溶性クーラント（油性※1）
切粉形状粒状、チップ状、小カール状
（長さ100mm以下）※2
  • 詳細仕様については打合せにより変更可能です。
  • ろ過精度はろ過条件により、変化する場合があります。

※1）処理液が油性の場合はお問合せください。

※2）スクレーパーコンベアーで搬送可能切粉。

オプション

  • 省エネ中圧INV

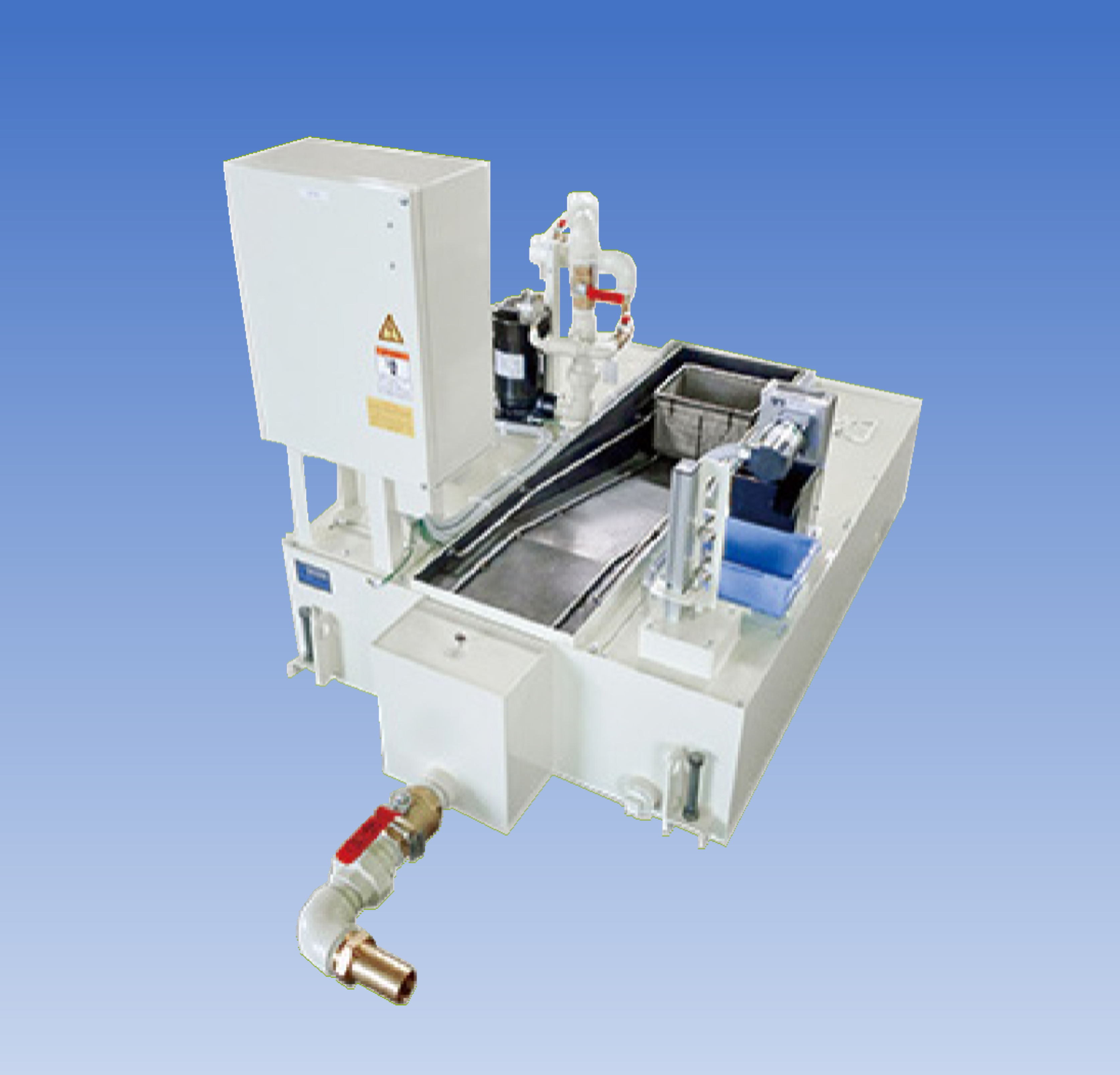

アミカゴタンク

クリックで画像が大きく表示できます
  • メッシュカゴで簡易濾過
  • コンパクト設計が可能
  • メッシュサイズの変更により、ろ過精度を選択可能
  • 自動搬送部がない為、低価格
  • 自由な設計が可能
機種アミカゴタンク
処理切屑アルミ、鉄系、非鉄金属、その他
濾過精度メッシュサイズによる
処理能力max　300L/min
処理液水溶性クーラント（油性※1）
切粉形状粒状、チップ状、小カール状
（長さ100mm以下）※2
  • 詳細仕様については打合せにより変更可能です。
  • ろ過精度はろ過条件により、変化する場合があります。

※1）処理液が油性の場合はお問合せください。

※2）メッシュサイズによる。

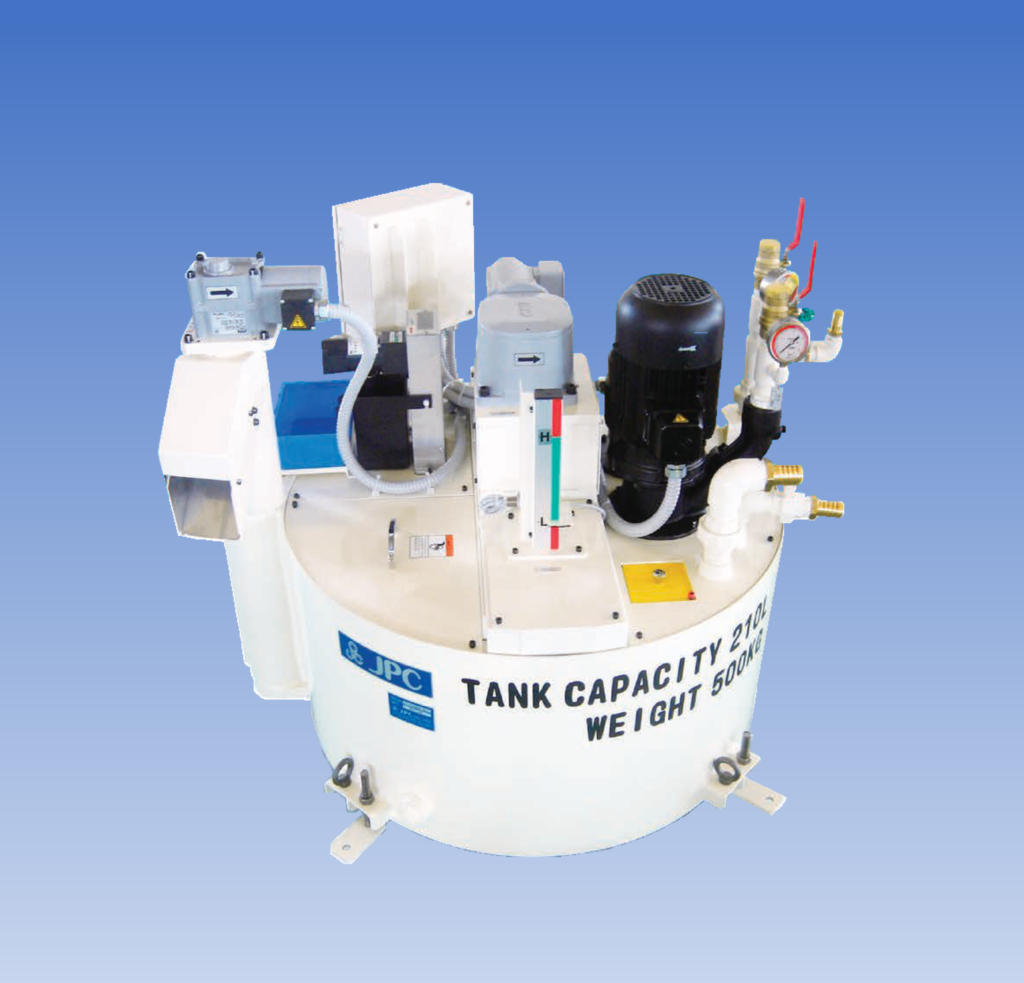

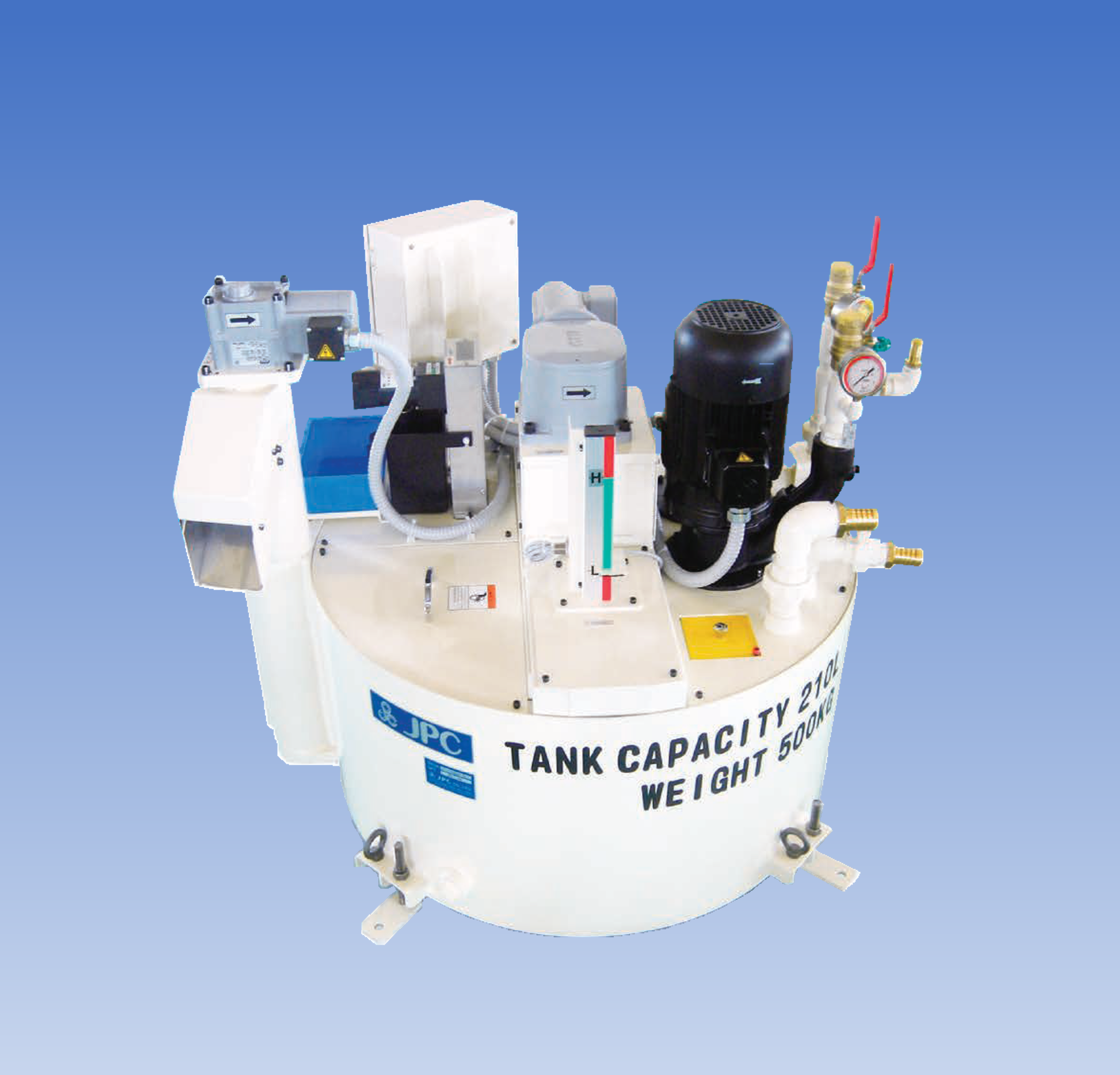

RMT

クリックで画像が大きく表示できます
RMTカタログ
  • 円形タンク底部に精密浄化機能を付加
  • 円形タンク底部にスラッジ排出機能を付加能
  • ダーティーゾーンの浮上スラッジ回収機能付
  • 環境保全、ランニングコストの削減
機種RMT
処理切屑研削屑、その他磁性体
濾過精度20µm×90％以上
処理能力20µm×90％以上
処理液水溶性クーラント（油性※1）
切粉形状粉状
  • 詳細仕様については打合せにより変更可能です。
  • ろ過精度はろ過条件により、変化する場合があります。

※1）処理液が油性の場合はお問合せください。

オプション

  • 省絞りローラー

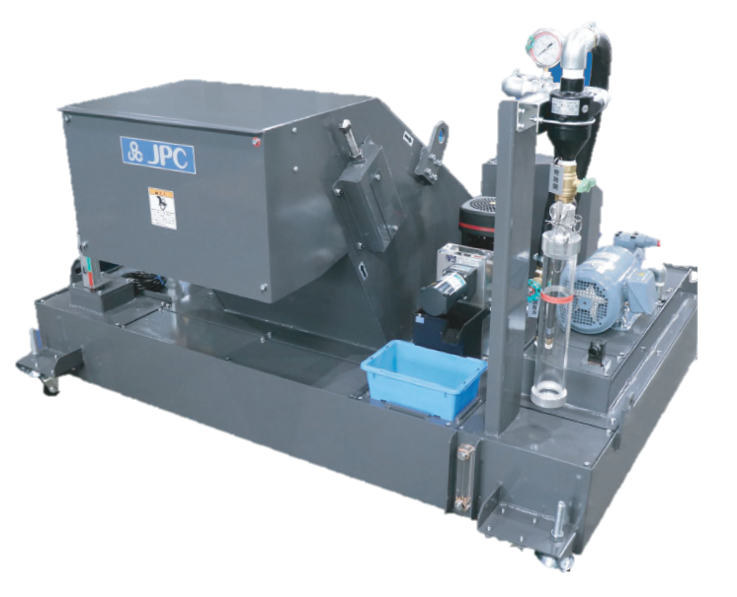

SFA-se

クリックで画像が大きく表示できます

製品特徴

納入リードタイムの大幅短縮
  • オプション選択による簡単カスタマイズ
  • 打合せ・設計レスで短納期対応
自動切粉排出による工数低減
  • 付加価値の低い手作業からコンベアによる切粉の自動排出
クーラント濾過精度向上、加工機稼働率向上
  • ドラムフィルター採用による濾過精度UP
  • 加工不良の低減、品質UP
省スペース化
  • 標準タンク同等サイズのコンパクト設計

対象機種

　 　　 　 　 　　 　 　 　 　 　 　
【対象加工機：ファナック】
対象機種 α-D14/21LiB5 Plus
α-D14/21/28LiB5 ADV Plus Y500
α-D14/21MiB5 Plus
α-D14/21/28MiB5 ADV Plus ※Mストローク機、Lストローク対応
　 　　 　 　 　　 　 　 　 　 　
【ブラザー工業】
対象機種 S500Xd2
S700Xd2
U500Xd2

納入仕様

　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　
対切粉材質アルミ、鉄
切粉長さ50mm以下
クーラント油種水溶性クーラント
ドラムフィルター最大処理量210L/min
塗装色JPC標準色（装置内部の塗装なし）配管は白メッキ配管（塗装なし）
注意事項装置の保守メンテナンスは取り扱い説明書参照願います。ドラムフィルターを洗浄ポンプバルブにて調整し、装置起動時は洗浄するようにしてください。
補償期間納入場所問わず、納入後１年間

標準装備

　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　
No項目スペック
1減速機（椿本）CMMA010-200H360SRN6-M1200V 50/60Hz 0.1kW、 4P、0.63A/0.57A
2機内洗浄（グルンドフォス）MTA-120-250150L/min × 0.05MPa（50Hz）、150L/min × 0.09MPa（60Hz）200V、50/60Hz、0.4kW、2P、2.06A/2.84A
3クーラント油種ろ過精度：50～70μ × 90%、材質 ナイロンメッシュ
4ドラムフィルター最大処理量

オプション

　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　　 　
No項目スペック
1減速機（椿本）CMMA010-200H360SRN6-M150L/min × 0.06MPa（50Hz）、50L/min × 0.09MPa（60Hz） 200V、50/60Hz、0.25kW、2P、1.29A/1.87A
2テーパ洗浄（グルンドフォス）MTH2-6/6-A-W-A-AQQV50L/min × 0.3MPa（50Hz）、50L/min × 0.55MPa（60Hz） 200V、50/60Hz、1.1kW、2P、6.1A/6.8A
3オイルスキマー（JPC）JA33-406TLT200V、50/60Hz、6kW、4P、0.081A/0.072A
4ステンレスフィルター(JPC)ろ過精度：50～70μ × 90％、材質SUS（焼結金属）
5液面計（JPC）、E2E-X7D1-N 5M(オムロン)下限検知、DC24V
6JPC センタースルーユニットセンタースルーポンプ（NOP） TOP-2MY750-210HWMCVB-1.5-IE313L/min × 1.5MPa（50Hz）16L/min × 1.5MPa（60Hz）200V、50/60Hz、750W、4P、3.3A/3.1A
サイクロンフィルター（大生工業）MCS-60-1SBスラッジポット付き、ろ過精度 30μ × 90%
フィルター送りポンプ（グルンドフォス）SPK2-5/3 A-M-RUUV30L/min × 0.1MPa（50Hz）30L/min × 0.15MPa（60Hz）200V、50/60Hz、250kW、2P、6.1A/6.8A
2次タンク液面計（ASK）LSN-180H-A-W-11下限検知
7ファナック標準 センタースルーユニット

※1　No.1とNo.2の併用、No.6とNo.7の併用は不可となります。
※2　オプション品特別化価格の為、単品販売価格と異なります。
※3　機器メーカー、型式は予告なく変更する場合があります。

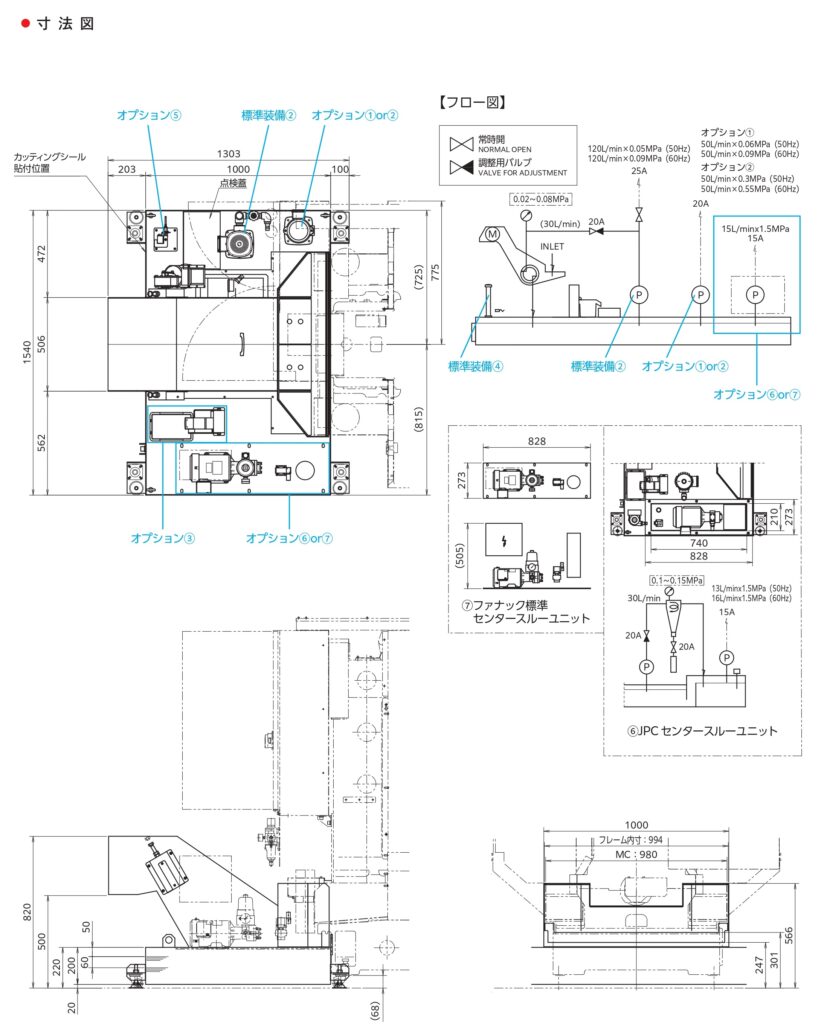

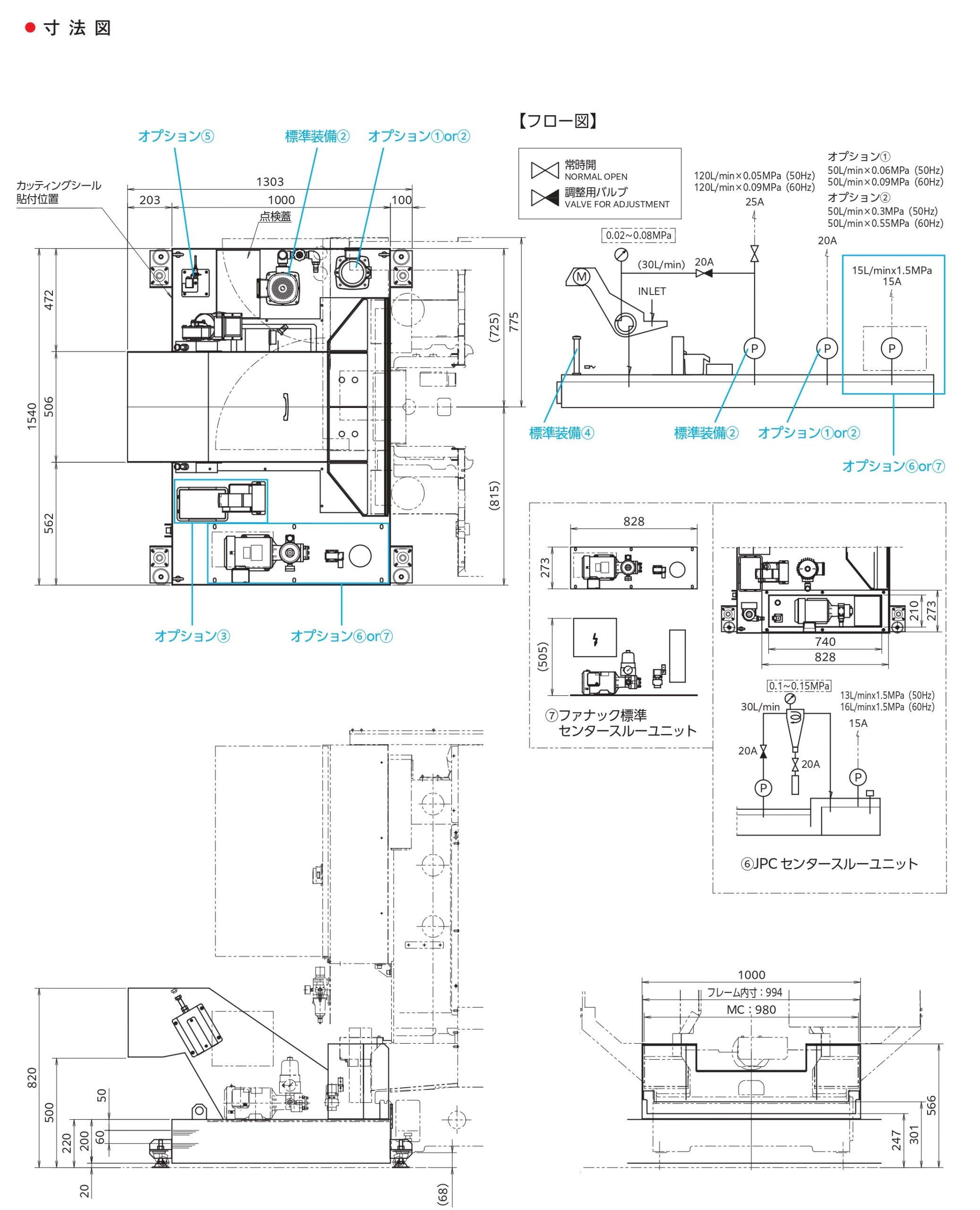

寸法図


クリックで画像が大きく表示できます

費用計算シミュレーション

SFA-se 費用計算シュミレーションへ

製品カタログ

SFA-se for FANUC カタログダウンロードリンク

SFA-se for SPEEDIOのカタログは現在準備中となります

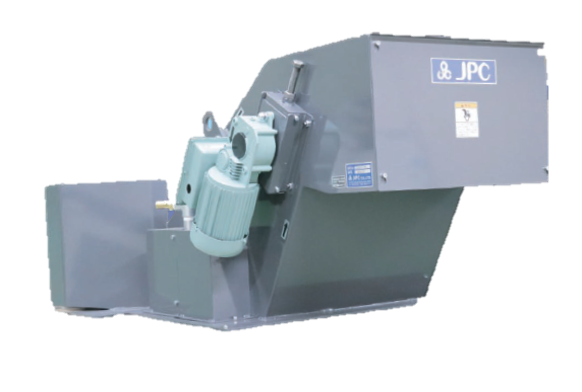

J-Fit

クリックで画像が大きく表示できます

製品特徴

レトロフィットによるグレードUP
  • FANUC標準タンクを後付けでかんたん自動化
  • ドラムフィルターでろ過精度向上
    (加工不良、品質向上)
導入コスト大幅削減
  • 既存FANUC標準タンクそのまま活用、
    低コストで最新機能へアップグレード
  • 新規タンク購入不要や大規模改造不要
    (初期投資の最小化)
サーキュラーエコノミーに貢献
  • 廃棄タンクの削減と有効活用
省力化・安全性向上
  • 手作業からコンベアによる自動排出で作業負荷軽減
  • 切粉回収作業負担を軽減し、現場の安全性も向上

製品仕様

　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　 　 　　 　　 　
対切粉材質アルミ、鉄
切粉長さ50mm以下
ドラムフィルター
最大処理量		210L/min
塗装色JPC標準（装置内部の塗装なし）
配管は白メッキ配管（塗装なし）
注意事項装置の保守メンテは取り扱い説明書
参照願います。
装置起動時は洗浄するようにしてください。
保証期間納入場所問わず、納入後1年間

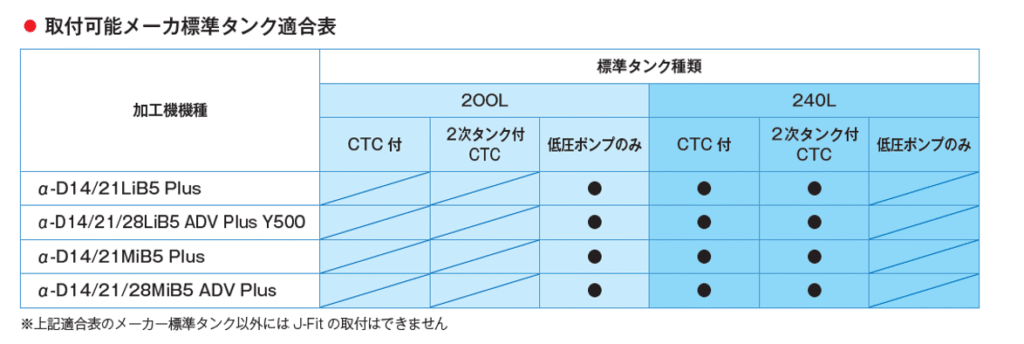

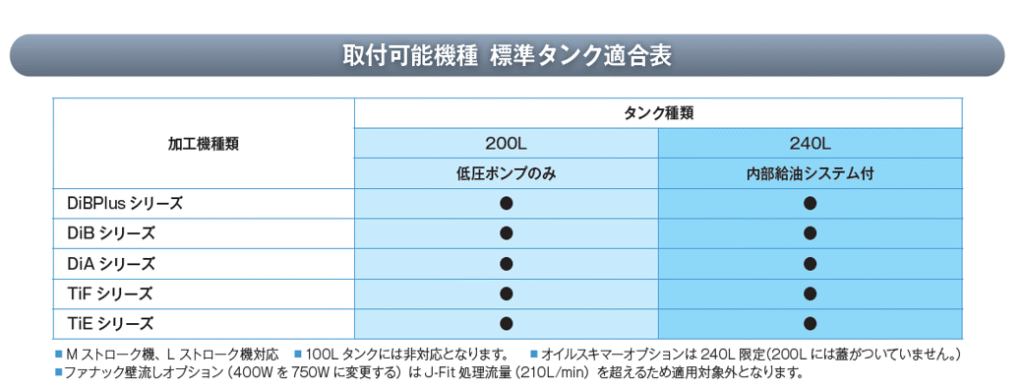

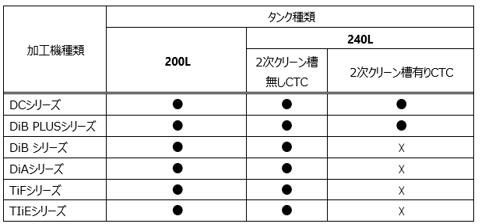

取付可能機種　標準タンク適合表

標準装備

　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　
No項目スペック
1減速機（椿本）CMMA010-200H360SRN6-M1200V、50/60Hz、0.1kW、4P、0.63A/0.57A
2フィルターエレメント（JPC）ろ過精度：50～70μ×90%、材質 ナイロンメッシュ

※逆洗用ホース、バルブ、継ぎ手は同梱されておりますので、取付手順書に従い取付願います。
　オプション1No.3選択時は専用ポンプと逆洗配管施工済みで出荷されますので取付け不要です。

オプション1

　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　　 　
No項目スペック
1ステンレスフィルター（JPC）ろ過精度：50～70μ × 90%、材質 SUS(焼結金属)
2減速機用電磁開閉器、ケーブル、コントロールBox 2点タイプ
　ラダー回路は作業手順書に従って入力願います		ロボドリルPMCのラダー編集・追加作業は
お客様にてご対応頂きます。
3J-Fit独立盤
　独立盤に200V電源投入願います。
　ロボドリルのインターロックは準備しておりません。		逆洗専用ポンプ付
　SPK2-3/3 A-M-A-RUUV 3×200/346 0.25
4オイルスキマー（JPC）JA33-356TLT上蓋含む
5オイルスキマー用電磁開閉器、ケーブル

※オプション品特別価格の為、単品販売価格とは異なります。
※オプション1No.1を選択した場合は標準装備No.2は含まれません。
※オプション1No.2とNo.3の同時選択は出来ません。
※オプション1No.3を選択した場合はロボドリルとインターロックは標準されておりません。取扱説明書に従い、ご使用願います。
※機器メーカー、型式は予告なく変更する場合があります。

オプション2

　 　　 　　 　　 　 　 　　 　　 　　 　 　 　　 　　 　
No項目スペック
1取付工事（メカ）別途打合せ願います
2取付工事（電気）

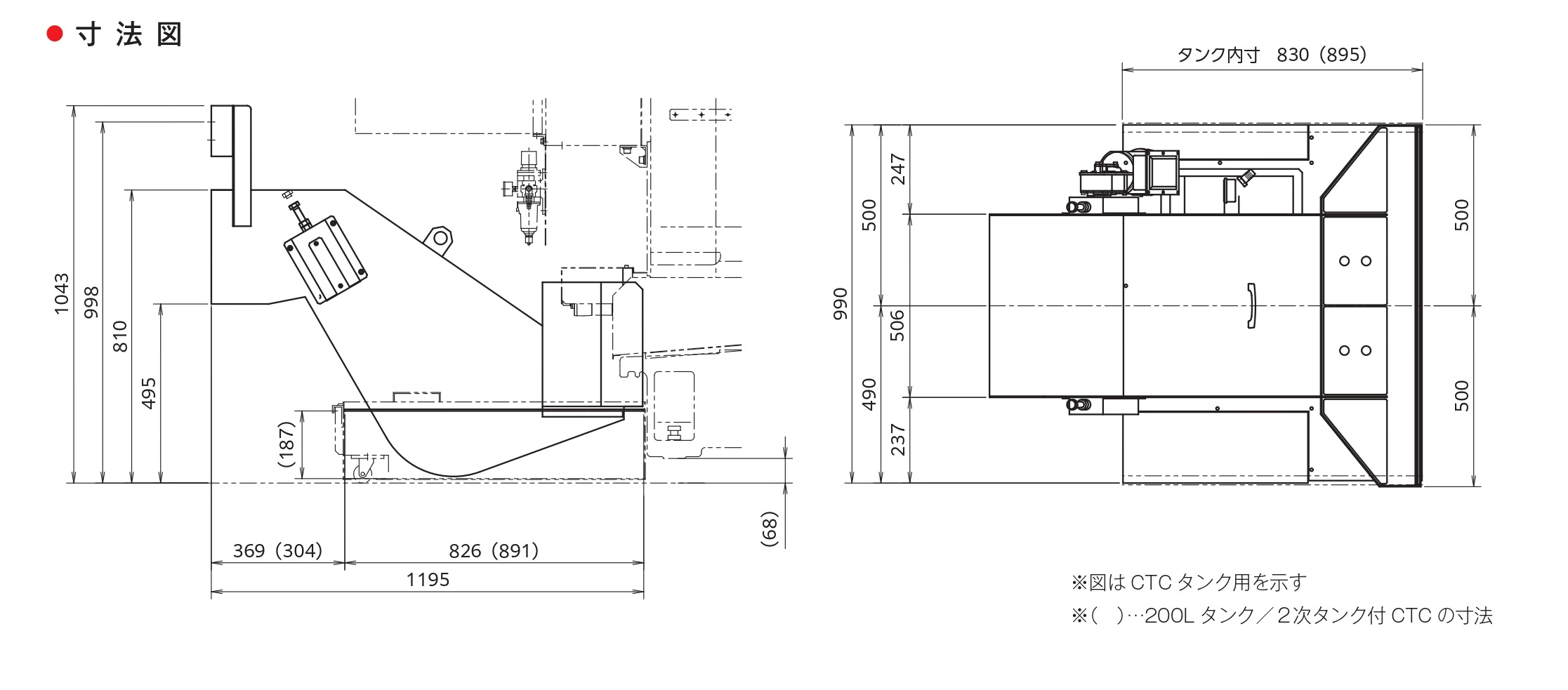

寸法図

クリックで画像が大きく表示できます

費用計算シミュレーション

J-フィット 費用計算シュミレーションへ

製品カタログ

J-Fit for FANUC カタログダウンロードリンク
