CN(カーボンニュートラル)洗浄機
- CN（カーボンニュートラル）洗浄機とは
昨今の環境変化によって、産業用設備の需要も大きく
変わってきている。特に当社が扱っている洗浄機に関しては、
ランニングにおけるエネルギー使用量が大きく変化を求められている。カーボンニュートラルに向けた提案となります。 - 従来比
洗浄：▲66％
乾燥：▲50％
※当社での独自算出になります。
| 洗浄圧力 | 0.3Mpa（変更可） |
| 乾燥 | 遠心脱水+局所ブロー |
| 一次容量 | 200V、18.7KVA、54A |

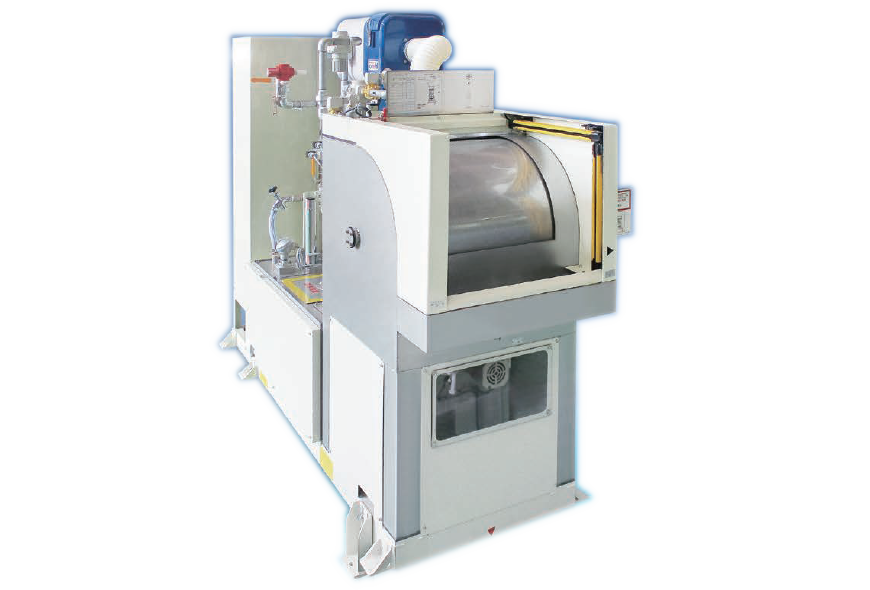

JETmini
- コンパクトで場所要らず
- 多目的に対応した治具スペース
- 出し入れし易い開口部
- ブローも標準装備
| 機械寸法 | W2075㎜×L650㎜×H1380㎜ |
| 機械重量 | 200kg |
| 材質 | 本体、タンク：SUS 治具類：メッキ 他：SS400 |
| 対象物サイズ | φ250 × 200H 以内 |
| 洗浄詳細 | 0.3MPa、70L/min （ポンプ1.1kW） |
| 洗浄温度 | 20℃～60℃ |
| タンク能力 | 200L、1 次ろ過：カゴストレーナ（290μm） |
| エアブロー | 0.3MPa 工場エアーにて供給 |
| 電源 | 3 相 AC200/200V 50/60Hz |
| 制御 | シーケンサ 三菱FX3G |

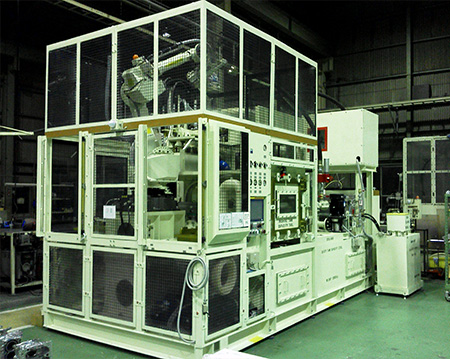

ロボットハンド式洗浄機
- ロボットハンドリングによる洗浄！
洗浄物に合わせ多彩な洗浄方法が可能
ハンドチェンジのみで簡単段替
ノズル駆動物の削減 - 設備構成のシンプルスリム化
搬送構造の簡略化
メンテナンス環境の向上
稼働率アップ
省エネの実現 - 洗浄液の瞬時ろ過
弊社ノウハウによって異物再付着防止 - 各社ロボットメーカー対応可
| 設備寸法 | W2500 × L4300 × H2600 |
| 総重量 | 3,500kg |
| 洗浄能力 | 1.5MPa 650L/min |
| 乾燥能力 | ロボットハンドによる反転 |
| 処理液ワークセット高さ | FL+1,000～1,200mm |

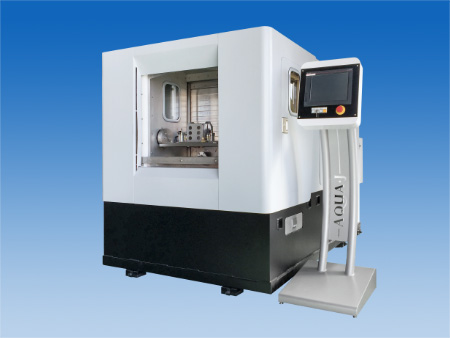

NC洗浄機
- CNC制御による高品質確保
- 構造変更によるコンパクト・スリム化実現
- 横型採用による汎用性向上
- 安全対策も標準装備
| 加工可能寸法 | W1600 × L2600 × H1800 |
| ワークハイト | FL～1000mm（治具下面まで） |
| 洗浄圧力 | 20MPa 25L/min |
| ストローク | X400mm、Y300mm、Z300mm |
| 停止精度 | 0.1mm（繰り返し精度0.1mm） |
| 制御装置 | PLC：MELSEC-Qシリーズ、 サーボ：MELSERBO-J4、 主電源：200V、3相、50/60Hz対応、 制御電圧：DC24V |
| 本体材質 | SUS 304 ※一部メッキ仕様 |
- 詳細仕様については打合せにより変更可能です。
- ろ過精度はろ過条件により、変化する場合があります。
※1）処理液が油性の場合はお問合せください。
※2）スクレーパーコンベアーで搬送可能切粉。
オプション
| タンク能力 | 液加温化、フィルターシステム追加、タンク容量追加、自動給水仕様 |
| 制御 | シグナルタワー追加、通信追加 |
| 国際対応 | 仕向地仕様への仕様対応 |
| 客先仕様対応 | 仕向工場様の仕様対応 |
| 搬入・据付工事 | 搬入・据付工事、搬入後のアンカー施行工事等 |

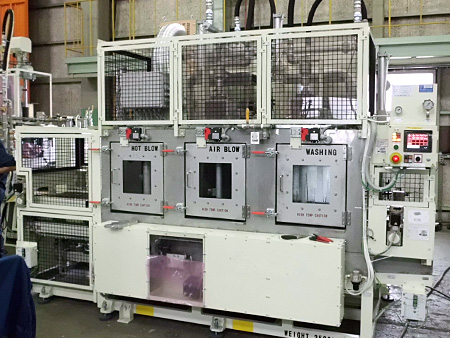

高圧回転洗浄機
- 20MPa高圧水で挟まった切粉を除去！
- 回転等のユニットを追加することで汎用性UP
- バリ取り対応
- 細かい狙い不要
| 設備寸法 | W1500 × L4000 × H1800 |
| 総重量 | 2,500kg |
| 洗浄能力 | 20MPa 150L/min |
| 乾燥能力 | 工場エアー0.2MPa |
| ワークセット高さ | FL+900mm |

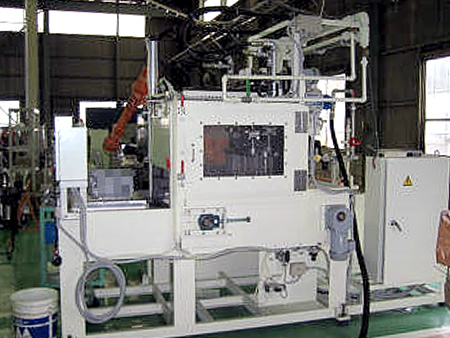

加振式洗浄機
- ノズルのXY動作による専用ノズルの廃止
- 汎用ノズルでの高い洗浄能力を実現
- アクチュエータの低減によるコスト低減
- ノズル低減による省エネ効果UP
| 設備寸法 | W2000 × L3200 × H2200 |
| 総重量 | 2,000kg |
| 洗浄能力 | 2.0MPa 120L/min |
| 乾燥能力 | 工場エアー0.2MPa |
| ワークセット高さ | FL+900mm |

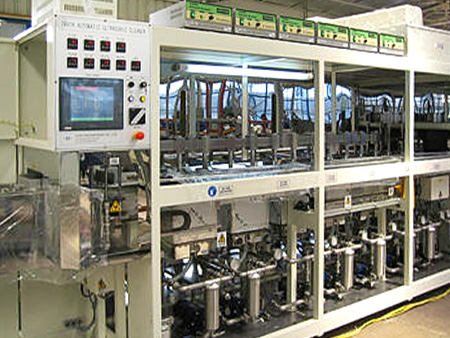

超音波式洗浄機
- ノズルのXY動作による専用ノズルの廃止
- ノズルのXY動作による専用ノズルの廃止
- アクチュエータの低減によるコスト低減
- ノズル低減による省エネ効果UP
| 設備寸法 | W1500 × L4500 × H2000 |
| 総重量 | 3,500kg |
| 洗浄能力 | 600W 28kHz×6台 |
| 処理能力 | max 8,000L/min |
| 乾燥能力 | 工場エアー0.2MPa |
| ワークセット高さ | FL+1,200mm |

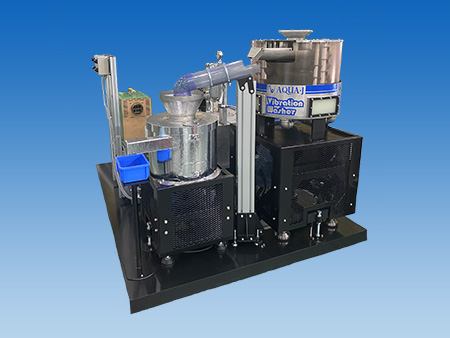

バイブレーションウォッシャー
振動モーターによる小物部品洗浄
- 省エネ
節水・エアー未使用装置 - 省スペース
洗浄機：610×664×590mm
乾燥機：450×400×500mm - 自動化
対象部品の投入から取り出すまで自動搬送可能 - 静音
洗浄機稼働中の運転音は68dBですので、騒音対策不要
洗浄機 標準使用
| ワーク対象 | M3×L10 ～ M16×L100 |
| ワーク投入量 | M6×L10（5g）の場合 約6000個（30kg） |
| ワーク投入温度 | 約60℃ |
| レール長さ | 6100mm |
| 洗浄能力 | 0.05MPa 50L/min（ポンプ0.25kW）常温 |
| 液温度 | 常温 |
| タンク能力 | 125L、1次ろ過：カゴストレーナ（290μm）、 液面計（下限予報・異常：自動検知）給水手動、 スチールベルト式油水分離機 |
| 本体材質 | SUS304 ※一部メッキ仕様 |
乾燥機 標準使用
| ワーク対象 | M5×L10 ～ M8×L10 |
| ワーク投入量 | M6×L10（5g）の場合 約3500個（18kg） |
| 乾燥時間 | 2min00s ～ 3min00s |
| レール長さ | 6150mm |
| 乾燥能力 | 熱風ブロー 風速：35m/s 温度：85℃ |
| 本体材質 | SUS304 ※一部メッキ仕様 |
